Как сделать рабочий кубик рубика из бумаги

Дамы и господа, добро пожаловать на очередную инструкцию!
Для начала, ДА, кубик Рубика оригами будет сделан полностью из бумаги и ДА, он будет работать! Если вы хотите в этом убедиться, посмотрите видео, расположенное ниже, или гифку в шаге 10.

Как бы то ни было, я не хочу, чтобы вы думали, что мы сооружаем скоростной кубик рубик своими руками, с которым вы можете поставить новый мировой рекорд. Несмотря на то, что он на удивление прочен, учитывая, что сделан из простой бумаги, этот кубик — бумажный… и поэтому его нужно использовать аккуратно и нежно.

Главная причина, по которой я соорудил этот кубик, была в том, что меня всегда интересовало, как они работают, и я подумал, что это будет интересный вызов для меня — разобраться как сделать кубик рубика из бумаги. Если у вас есть те же любопытство и терпение, чтобы соорудить его, я могу уверить вас, что момент, когда вы подсоедините последнюю часть и увидите, что он действительно работает, будет абсолютно стоить затраченных усилий!

Для этой инструкции я создал оригинальный дизайн, дизайн в стиле Майнкрафт и чистый дизайн, чтобы вы могли пофантазировать и сделать свои собственные клёвые кубики. Я не могу дождаться, чтобы увидеть, что получится у вас!

В качестве визуальной помощи для этого проекта я создал и добавил видео-обучалку. Посмотрите её выше!

Шаг 1: Материалы

Для этого проекта вам понадобится следующее:

Дизайн (Смотрите ниже)
Плотная глянцевая фотобумага А4
Поверхность для резки
Канцелярский нож
Маркер с тонким носиком
Линейка (или другая ровная поверхность)
Игла
Клей на основе ПВА (50 грамм клея Elmer’s Glue хватит на несколько кубиков)

Заметка: я точно не уверен в названии бумаги, которую использовал, но это была плотная бумага со слегка глянцевым покрытием. Это покрытие было превосходным, поскольку придавало бумаге немного прочности и выглядело похожим на пластик.

Если вы будете использовать чистый дизайн и захотите наложить на него свои изображения, вам нужно удостовериться, что вы правильно повернули их на каждую сторону кубика. Вы можете использовать мой дизайн Манкрафт, чтобы посмотреть, как я повернул каждую картинку.

Файлы

Rubik Cubes Blank.pdf

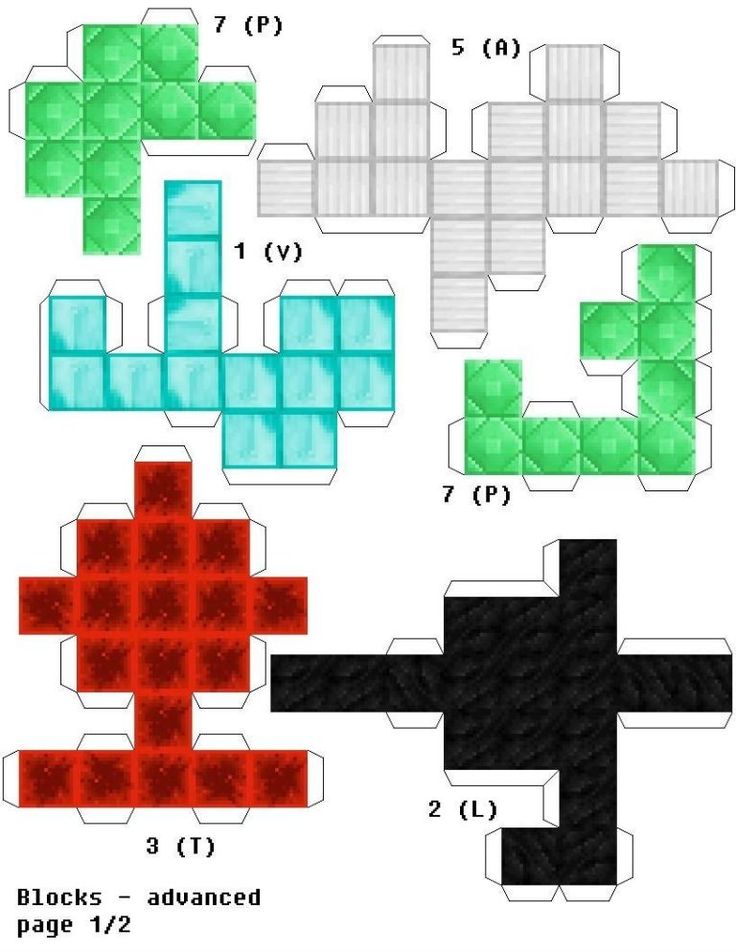

Rubik Cubes Minecraft.pdf
Rubik Cubes Original.pdf

Шаг 2: Знакомимся с дизайном

Для этого проекта, я спроектировал 10 уникальных типов частей, вот названия, по которым я буду ссылаться на них:

(Inner Cube) Внутренний Куб: маленький кубик с кругом на каждой поверхности, используемый для соединения центральный осей (1 штука)
(Center Axle) Центральная Ось: используется, чтобы соединить Центральный Куб с Внутренним Кубом (6 штук)
(Rotation Strip) Полоса Вращения: длинная прямоугольная полоса, используемая для уплотнения Центральной Оси (6 штук)
(Rotation Disc) Вращающийся Диск: кружок с меньшим (пунктирным) кругом внутри, прикрепленный к концу Центральной Оси и к Полосе Вращения (6 штук)
(Rotation Washer) Вращающаяся Шайба: круг с меньшим (сплошным) отверстием внутри, прикрепленный к Центральной Оси под Полосой Вращения (6 штук)

(Center Cube) Центральный Куб: одноцветный лицевой элемент, который вращается и прикрепляется к Центральной Оси (6 штук).
(Edge Cube) Краевой Куб: двухцветный лицевой элемент, прикрепляемый к части Внутренняя Грань (12 штук).
(Inner Edge) Внутренняя Грань: L-образная часть, прикрепляемая к Краевому Кубу (12 штук).
(Corner Cube) Угловой куб: трехцветный лицевой элемент, прикрепляемый к Внутреннему Углу (8 штук).
(Inner Corner) Внутренний угол: часть кубика в 1/4 сферы (примерно), прикрепляемая к Угловому Кубу (8 штук).

Заметка: когда я создавал этот дизайн, я не знал, как сделать пунктирные линии, чтобы обозначить, какие части будут «створками» (скрытые части, необходимые для склеивания частей вместе). Вместо этого считайте, что все фигуры, которые являются трапециевидными или треугольниками, являются этими «створками».

Если вы уделите пристальное внимание оригинальному кубику, который я создал по этой инструкции, вы можете заметить, что он собран немного неплотно. После завершения первого кубика, я уточнил некоторые измерения и нынешний дизайн более чист и точен, как, например, кубик Майнкрафт, показанный выше.

Обе схемы (оригинальная и Майнкрафтовская), соответствуют Западной цветовой схеме (существует еще японская). Я попытался сделать так, чтобы цвета максимально соответствовали оригинальным, но я не могу быть в этом уверен, так как в моём принтере заканчивались чернила и он мог искажать цвета. Вы можете распечатать тестовую страницу, чтобы посмотреть, нужно ли вам настроить цветопередачу.

Шаг 3: Создание дизайна

Показать еще 3 изображения

Этот шаг чисто информационный, так что можете смело его пропустить, если вам не интересны детали. Разработка этого дизайна в Autodesk Fusion 360 и Adobe Illustrator заняла у меня около двух недель. Я начал с поиска в сети информации о размерах и нашел эту великолепную статью, которая дала мне более чем необходимое количество информации о Кубике Рубика.

Используя её как руководство, я начал создавать макет для бумаги в Fusion и экспортировал PDF файлы в AI, где добавлял цвета, блоки Майнкрафта и осуществлял окончательные корректировки. Длина каждой стороны кубика в итоге составляла 5,9см, что было всего на 2мм больше, чем у классического кубика Рубика. «Наклейки» на лицевой части кубиков имеют 1,5см в длину и кромку радиусом в 1мм на каждом углу, чтобы кубик выглядел более приятным и скруглённым. Причина, по которой «наклейки» меньше по размеру, чем лицевая сторона каждого кубика, заключаются в том, что у кубика Рубика есть черная граница вокруг каждого цвета.

Говоря о цветах, я попытался приложить все усилия, чтобы найти оригинальные цвета и нашел этот сайт, на котором была вся нужная информация. Вот эти цвета:

Синий #0000FF rgb: (0,0,255) hsl:(240,100%,50%,0.7)
Белый #FFFFFF rgb: (255,255,255 )hsl: (0,100%,50%,0)
Желтый #FFFF00 rgb: (255,255,0) hsl: (60,100%,50%,0.7)
Зеленый #008000 rgb: (0,128,0) hsl: (120, 100%, 25%)
Оранжевый #FFA500 rgb: (255,165,0) hsl: (39, 100%, 50%)
Красный #FF0000 rgb: (255,0,0) hsl: (0, 100%, 50%)

Что касается блоков Майнкрафт, я постарался использовать самые распространённые блоки, но также использовал и несколько менее привычных блоков (такие как кирпич и древесина тёмного дуба) чисто для эстетических целей. Выше я предоставил вам все изображения, которые использовал, так что вы можете использовать их в любой вашей вариации кубика Майнкрафт.

Шаг 4: Вырезаем дизайн

Когда вырезаете дизайн, будьте максимально точными, чтобы получить лучшие результаты. Для этого постарайтесь использовать специальный нож, вместо обычного канцелярского. Если у вас возникают проблемы с вырезанием прямых линий, используйте линейку. Помните, что чем медленнее вы проделаете этот шаг, тем быстрее вы завершите весь проект!

Совет: если вы пользуетесь дешевым канцелярским ножом и лезвие немного гуляет, вставьте кусочек бумаги между лезвием и телом ножа. Этот приём очень помог мне!

Шаг 5: Раскрашиваем стороны

Это необязательный шаг, но если вы желаете пройти дополнительный пункт (и я вам это крайне советую), вы можете взять свой фломастер с тонким кончиком и пройтись по сторонам Центральных, Краевых и Угловых Кубов. Нужно раскрасить лишь те стороны, которые будет видно, когда мы склеим все части вместе, но если вы не можете определить, какие стороны вам нужны, можете смело раскрасить все стороны, которые имеют черную заливку. Удостоверьтесь, что кончик фломастера достаточно тонкий, чтобы попасть во все углы и получить лучшие результаты! Позже мы подкрасим все, так что не беспокойтесь, если на данном этапе у вас что-то получилось неидеально.

Шаг 6: Выдавливание бороздок

При сворачивании плотной бумаги очень сложно получить ровную линию без предварительного выдавливания бороздки на бумаге. Для Центральных, Краевых и Угловых Кубов, бороздки нужно делать на обратной стороне дизайна, в этом случае мы не поцарапаем ни один из цветов. Когда вы перевернёте эти части, чем точнее вы вырезали их, тем проще будет судить, где нужно вдавить бороздки.

Для остальных частей вы можете выдавить бороздки прямо на напечатанной стороне дизайна, потому что нас не беспокоят царапины на чёрных линиях.

Шаг 7: Склеивание

Теперь я могу попробовать попытаться объяснить на словах, как шаг за шагом сложить все части вместе, но мне кажется, увидеть, как это делается проще, поэтому я сфотографировал процесс сборки каждого кусочка (кроме Внутреннего Куба, потому что там всё и так достаточно просто), чтобы показать вам, как всё должно происходить. Попытайтесь не использовать много клея на «створках», потому что вам в действительности нужно немного и чем большее количество вы будете использовать, тем дольше он будет сохнуть и тем грязнее у вас получится результат.

Как только все ваши части готовы и высохли, вы можете приклеить все Центральные Кубы и Оси к Внутреннему Кубу. Удостоверьтесь, что Зелёный напротив Синего, Желтый напротив Белого, Красный напротив Оранжевого (так выглядит западная цветовая схема). Если у вас зеленая сторона сверху, и вы крутите кубик по часовой стрелке, вы должны видеть цвета в следующем порядке: Белый -> Оранжевый -> Желтый -> Красный.

После того, как вы завершили сборку и склеивание всех частей, вы можете заметить, что бумага потрескалась, обнажив белые участки. Просто возьмите ваш тонкий фломастер и скажите им аста ла виста!

Советы: Мой основной совет заключается в том, чтобы не сгибать на 90 градусов ни один сгиб. На самом деле, я всегда делал сгибы чуть меньше 90 градусов, чтобы придать «створкам» немного упругости и быть уверенным в том, что они плотно прижмутся к поверхности, к которой я их приклеиваю.

Если и есть место, где нужно добавить побольше клея, так это Внутренняя Грань и Внутренний Угол. Щедро наливайте большую порцию клея на эти части и когда вы соедините всё вместе, вернитесь обратно и укрепите их еще парой тонких слоев клея.

Если у вас есть пистолет для горячего клея, используйте каплю такого клея, чтобы прикрепить каждую ось к Внутреннему Кубу, так как не обязательно прикреплять оси идеально перпендикулярно и ожидать вечность, пока ПВА высохнет. Если у вас в наличии только ПВА, как в моём случае, начните с тонкого слоя клея для осей и затем добавьте еще несколько слоёв для прочности. Не лейте много клея за один раз, поверьте мне… Я получил хороший урок…

Шаг 8: Сборка

Эта часть немного хитра для того, чтобы объяснить все просто на словах. Так что я выделил отрезок в моём видео специально для этого шага. В общих чертах, мы начнём сборку с нижней части кубика. Вы начнёте с вставки нижних «граневых» частей, затем нижних угловых частей, далее установите боковые грани и завершим мы всё верхушкой, вращая части одну за одной. Я понимаю, что это звучит немного запутанно, так что смотрите видео с этого момента!

Заметки:

Если вы используете дизайн Майнкрафт, я ассоциировал каждый блок кубик Рубика Майнкрафт с определённым цветом:

Трава — Зелёный
Алмаз — Синий
Песок — Белый
Дубовые доски — Оранжевый
Древесина тёмного дуба — Желтый
Кирпич — Красный

Используя эти соответствия, следуйте инструкции в видео. 🙂

Шаг 9: Подставка для кубика

Выберите ваш дизайн для стенда и вырежьте только внешний квадрат. Затем переверните заготовку цветом вниз, отметьте диагонали и периметр внутреннего квадрата (можно отметить внутренний периметр на цветной стороне). Теперь мы собираемся создать створку, отрезав одну из диагоналей к центру квадрата. Я предпочитаю диагональ справа от текста, но на самом деле не имеет значения, какую диагональ вы выберете.

После того, как мы подготовили стенд, нам нужно его согнуть. Удостоверьтесь, что заготовка лежит лицом вверх и начните создавать «горные» сгибы вдоль всех диагоналей, находящихся вне внутреннего квадрата. Затем мы пройдёмся по внутреннему квадрату и создадим «горные» сгибы вдоль каждой стороны его периметра. Это должно естественным образом создать вдавленные сгибы на диагоналях внутри внутреннего квадрата, но мы все еще собираемся пройтись по ним. Вы заметите, что во время создания сгибов, стенд начнёт обретать форму пирамиды с перевёрнутой пирамидой сверху; это именно то, что нам нужно. Как только мы закончили, склеим «створку» и вуаля! Если вам нужна визуальная помощь, я добавил в видео отрезок, созданный для этого шага: смотрите здесь. 🙂

Вы можете увеличить размер перевёрнутой пирамиды (увеличив размер внутреннего квадрата) и ваш кубик будет держаться более устойчиво. Мне нравится всё как есть, потому что этого вполне хватает для кубика Рубика, чтобы он не падал и одновременно оставляет напоказ максимальную часть кубика.

Шаг 10: Корректировки, мысли и советы

В моём и ваших кубиках будут некоторые различия в зависимости от того, какую бумагу вы использовали, как аккуратно вы вырезали всё по черным линиям и как точно вы всё склеили вместе. Но не беспокойтесь, мы можем всё исправить!
Если вы находите, что ваш кубик ходит слишком туго, мы можем исправить это, аккуратно вырезав оси внутреннего куба и используя пистолет для горячего клея, чтобы увеличить лицевую сторону внутренних кубов, таким образом, когда мы приклеим оси заново, они будут находиться немного дальше.

Таким же образом мы можем срезать оси кубика Рубика, если он слишком расхлябан, но в этот раз мы аккуратно сожмём и скрутим концы осей при помощи маленьких ножниц, таким образом, укоротив их длину. В количественном плане величина этих корректировок должна составлять не более миллиметра, чего должно быть достаточно для получения желаемых изменений.

Теперь я хочу рассказать немного о функциональности кубика. Да, кубик Рубика может вращаться и поворачиваться удивительно хорошо, но из-за острых 90градусных граней кубиков, из которых он состоит, он имеет тенденцию к залипанию, что создаёт вам необходимость найти части, которые застряли, перед тем как продолжить вращение. Конечно, это ожидаемо и я определённо не имею ничего против этого, так как не собираюсь заниматься скоростной сборкой с нашей моделью. Тем не менее, у меня есть две идеи, как улучшить функциональность кубика. Первая — это взять мой дизайн и внедрить фаски на внутренние грани и углы.

Вторая идея — это взять нож и подрезать кончики внутренних углов, так чтобы они не застревали. Я пробовал сделать так с парой запасных частей, чтобы проверить, что куб не станет более расхлябанным и был удивлён, обнаружив, что всё работает хорошо. Тем не менее, я никогда не внедрял ни одну из этих идей в полной мере, так что если вы сделаете это — дайте мне знать, что из этого выйдет.

И мой последний совет: как только вы настроите свой кубик по вашему вкусу, я рекомендую вам пройтись по нему еще разок клеем ПВА и укрепить все прикрепленные детали и подстраховать все поднявшиеся створки. Это обеспечит кубику длинную и здоровую жизнь. 🙂

Шаг 11: Последние замечания

Поздравления! Вы наконец-то сделали свой Бумажный Кубик Рубика! Теперь, когда всё собрано, вы можете пройтись по нему еще разок тонким фломастером и выставить напоказ всем, кто оценит тяжкий труд, который вы вложили в него.

Помните, что пока этот кубик полностью рабочий, его основная цель — быть классным экспонатом! Когда вы берёте его со стенда, проявляйте к нему нежность и заботу!

Если вы нашли эти инструкции слишком сложными, посмотрите версию кубика от Belsey. Она выложила свои инструкции в секции «Я это сделал». Её кубик менее трудоемкий и, хотя он не функционирует как обычный куб, его механика довольно крутая!

Как всегда, если у вас есть какие-либо вопросы о данном проекте, спрашивайте меня! Я потратил много времени и усилий на этот проект, но понимаю, что всегда можно что-то улучшить, так что если у вас есть идеи, дайте мне знать. Если вам понравилось это руководство, вы можете поддержать меня на Patreon, чтобы я мог продолжать делать еще более обширные и лучшие инструкции. Я ценю вас всех и прекрасного вам дня!
